1.用途和性能規范

本閥門適用于溫度—29℃~425℃的水、氣、油品等介質，在管路系統中作用于防止介質倒流，防止泵及其驅動電機反轉，以及容器內介質的泄放。

2.主要結構及工作原理

本閥門采用閥瓣繞閥體內的軸旋轉的單閥瓣式，靠介質逆流力關閉的閥門。

其密封原理是：依靠介質本身的流動產生的力作用，將閥瓣推向閥座緊密接觸，從而達到可靠密封。

旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝、也可垂直安裝。

其動作原理是閥門靠管路中介質自身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。

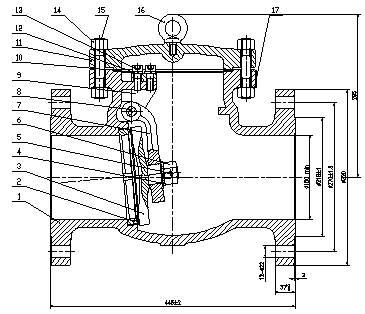

具體結構見附圖所示。

3.要外型尺寸及連接尺寸（見附圖）

1閥體  2閥座  3 閥瓣  4平墊片閥  5六角螺母  6開口肖 7 搖桿8 銷軸  9 支架     10 彈簧墊片 11螺釘 12 中法蘭墊片 13閥蓋  14六角螺母15雙頭螺柱  16 吊環螺釘  17 標牌

4.主要零件材料

5.采用的主要標準

5.1設計制造按GB/T 12236的規定；

5.2結構長度按GB/T 12221的規定；

5.3連接法蘭按JB/T 79的規定；

5.4檢驗與試驗按GB/T 9092的規定；

6.保管、安裝、使用和維護

1、      閥門未使用時，應將閥瓣處于開啟狀態，并于閥瓣進行固定，防止密封副損傷，機械加工部位應涂以防銹油，閥門應整齊地存放在通風干燥的庫房內，嚴禁堆置和露天存放；閥門兩端應用蓋板封堵，以防灰塵、雜質進入閥門內部。

2、      若需長期存放時，應定期檢查及時清除表面油污和銹跡，并更換防銹油。

3、      安裝前應仔細核對閥門的標志及合格證是否符合使用要求，確認無誤后方進行按裝。

4、      在使用中應隨時觀察，發現故障應立即查明原因并消除。

 7.可能發生的故障、原因及消除方法

8.注意事項

8.1  本閥門的材料選擇及其在使用中變質的可能性和必要的定期檢查由用戶負責考慮。

8.2  本閥門設計只考慮一般工況,如有特殊要求必須在合同上注明。

8.3  本閥門設計只考慮輕微腐蝕,對于有嚴重腐蝕或特殊腐蝕的場合,本閥門不適用。

8.4  閥門的工作溫度范圍不得超過設計溫度,超過(含瞬時)此范圍引起的后果完全是用戶的責任。

8.5  閥門在工作過程中的體表溫度可能引起人體燙傷,用戶必須在相應部位設置警示標志。

8.6  閥門在運行過程中不得焊接修補和表面涂漆。

8.7  閥門在受壓狀態下不得拆卸。

8.8  閥門在修理過程中需按第六條表中的材料匹配。

8.9  本閥門設計未進行壽命計算,試用及疲勞校核,用戶在使用中必須定期檢修,更換。

8.10 本閥門設計未考慮地震載荷,由此引起的后果,制造廠概不負責。
